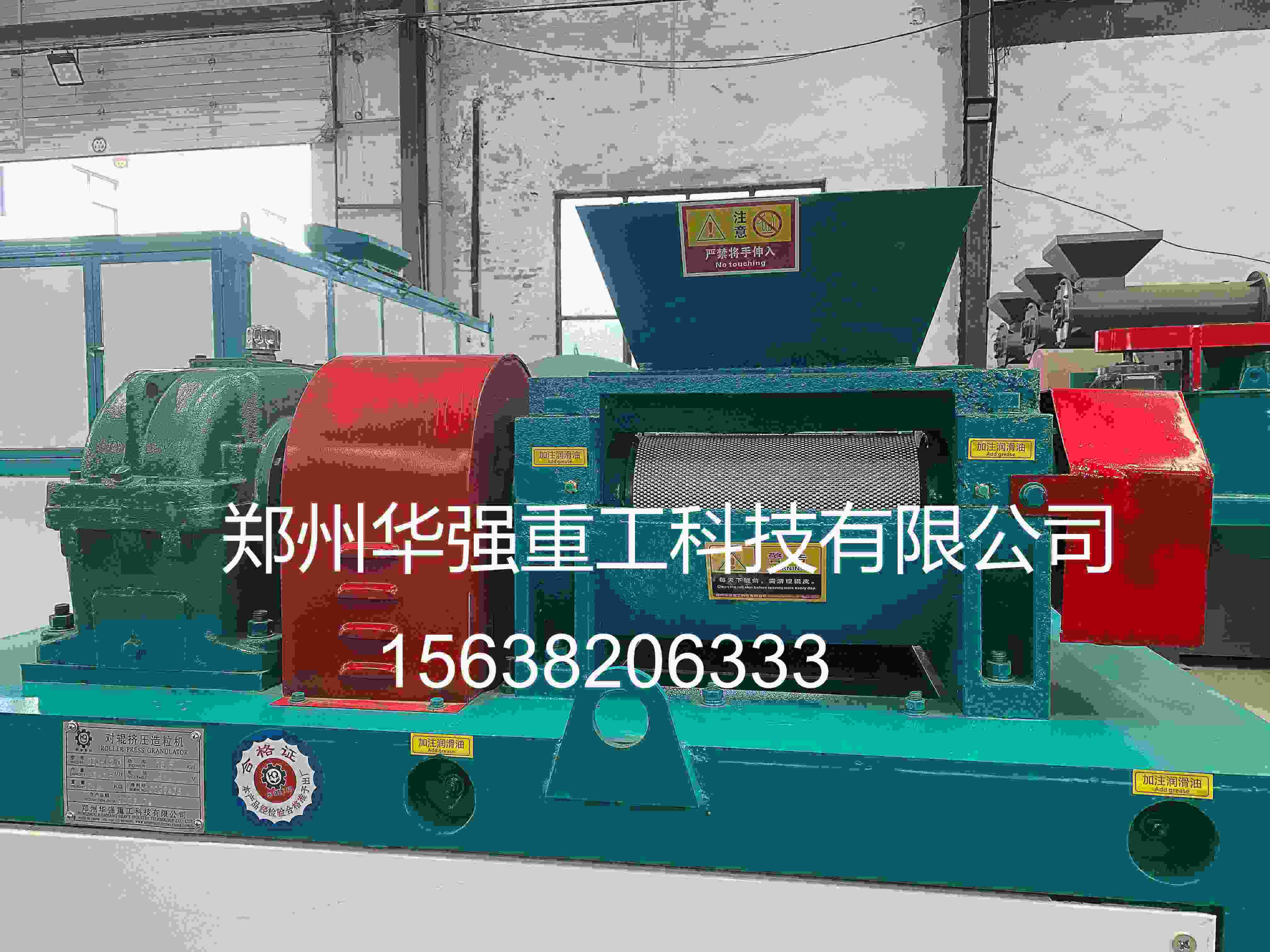

液压对辊造粒机在肥料、化工、矿粉等行业应用广泛，其很大特点是干法成型——物料无需加水或烘干，直接靠高压挤压成粒。这一能力背后，是一套精密配合的内部结构在支撑。

机架：承载压力的骨架

机架是整台设备的承载基础，通常采用高强度钢板焊接而成，经过消除应力处理以保证长期运行不变形。机架内部容纳压辊、液压缸、轴承座和传动装置，外部连接进料斗和出料口。由于对辊造粒机工作时承受数十吨的挤压力，机架的刚性直接决定设备能否稳定运行。刚性不足的机架在高压下会产生微小变形，导致两辊间隙波动，颗粒密度不均。

压辊总成：成型的关键

压辊总成由辊轴、辊皮、轴承座和密封件组成。辊轴采用合金钢锻造，经调质处理后具有足够的强度和韧性。辊皮是直接接触物料的部分，表面按目标颗粒形状加工出规则排列的球窝或条纹槽。辊皮材质多为高铬合金或碳化钨涂层，硬度可达HRC60以上，以应对高硬度物料的磨损。

两个压辊中，一个为固定辊，另一个为活动辊。活动辊的轴承座安装在滑动导轨上，可在液压缸推动下前后移动，从而调节两辊之间的间隙和挤压力。

液压系统：压力的来源与调节

液压系统是对辊造粒机的“肌肉”。它由液压泵站、液压缸、蓄能器和控制阀组组成。液压泵站提供高压油，推动液压缸活塞杆顶住活动辊轴承座，使两辊紧密靠合。蓄能器的作用是吸收压力波动，当物料硬度不均匀时，蓄能器可瞬时补偿压力变化，保持辊间压力稳定。

压力的调节范围通常为5至30MPa，操作人员可根据物料特性灵活设定。压力过低，颗粒松散易碎；压力过高，颗粒过硬且设备磨损加剧。部分高端机型配备伺服控制系统，可根据物料反馈自动调节压力，将波动控制在较小范围内。

传动系统：动力的传递

传动系统负责驱动两个压辊相向旋转。主电机通过减速机将动力传递至固定辊轴，固定辊再通过一对同步齿轮带动活动辊旋转。同步齿轮的齿数和模数经过精确设计，确保两辊线速度一致，避免因速度差导致物料堆积或颗粒撕裂。减速机多采用硬齿面齿轮减速机，承载能力强，传动效率高。

进料与脱膜装置：细节决定成败

进料装置位于两辊上方，通常由料斗、螺旋输送器和拨料打手组成。螺旋输送器将粉料强制推入辊间，变螺距设计可在输送过程中排出物料中的空气。拨料打手则防止物料在料斗内结拱。

脱膜装置的设计因机型而异。一种方案是在辊筒内部设置弹性层，利用弹性变形和恢复将颗粒从球窝中弹出；另一种方案是在辊面外侧安装脱膜刮板，将粘附的颗粒刮下。脱膜不畅会直接导致颗粒粘辊，辊面球窝被堵死，造粒效率急剧下降。

出料与返料：闭合循环

成型后的颗粒从两辊下方排出，进入破碎整粒装置。旋转刀排将片状或条状物料打碎，整形筛网控制颗粒尺寸。合格颗粒通过筛孔进入下一环节，偏大的颗粒继续被破碎，粉末则通过返料输送设备回到进料斗重新辊压。这一闭合循环设计使原料利用率大幅提升。

从机架的刚性到压辊的精度，从液压的稳定到脱膜的顺畅，液压对辊造粒机的内部结构每一步都围绕“高压成型”这一核心任务展开。理解这些部件的配合逻辑，是选好、用好设备的前提。
